Sandstrahlhäuser der Firma Fritz Maschinenbau GmbH

Anlagen im Baukastensystem

Leistungsstark, flexibel, anpassungsfähig, und kundenspezifisch auf jeden Anwendungsfall anzupassen

Das Einsatzgebiet unserer hochentwickelten Strahlhäuser reicht von kleinen Massenserienteile bis hin zu großen Werkstücken wie z. B. Schiffsteile, Kraftfahrzeug Teile und vieles mehr. Die Bearbeitung der einzelnen Werkstücke erfolgt über Druckstrahltechnik. Gerade bei großen Teilen, oder wenn die Zugänglichkeit problematisch ist, kommen die Vorteile von Luftstrahlanlagen zum Tragen.

In unseren Strahlhäusern ist zur optimalen Bearbeitung der Werkstücke der Einsatz aller gängigen Strahlmitteln möglich. Diese werden über verschiedene Stufen zum Druckgebläse zurück geführt und aufgearbeitet und stehen als gleichbleibendes Betriebsgemisch dem Strahlprozess wieder zur Verfügung Ein hochwertiges Strahlergebnis ist dadurch garantiert

Einsatzbeispiele

  • Metallverarbeitende Industrie
  • Gießereien
  • Fahrzeugbau (Schiene, Straße)
  • Schiffsbau, Waggonbau
  • Instandhaltungssektor (Rekonditionierung in den vielfältigsten Bereichen)

Luftstrahlanlagen bieten maximale Freiheit, wenn Werkstücke unterschiedlicher Werkstückgeometrie behandelt werden.

Hierbei ergeben sich folgende Vorteile:

  • Ideale Beaufschlagung mit Strahlmittel
  • Maximale Strahlentwicklung (kein Strahlmittelstreuverlust)
  • Hohe Ausnützung von Energie und Betriebsmitteln

 „Maß nehmen und Maß halten“

Die langjährige Erfahrung im Bau von Putzhäusern fließt in jedes neue Objekt ein.

Die Anforderungen an Strahlhäuser sind wohl in jedem Anwendungsfall unterschiedlich. Darum gilt es Maß zu nehmen: an Ihren Ansprüchen, an den örtlichen Gegebenheiten. Denn die realisierte Lösung soll in jedem Fall langfristig tragfähig sein. Das moderne Grundkonzept der Anlagen und die Vielzahl technischer Varianten sorgen dafür, dass kundenspeifische Ziel-setzungen realisiert werden können


Einige Konzeptionsmerkmale:

  • Kompakte Bauweise, platzsparende Anordnung sämtlicher Nebenaggregate
  • Nutzung flexibler Transportsysteme für den Werkstücktransport
  • Leistungsfähiger Strahlmitteltransport und effiziente Aufarbeitung
  • Schalldämmende, staubdichte Einhausungen
  • Umweltgerechte Entstaubungs- und Filtertechnik
  • Verschleißarme, langlebige Baugruppen

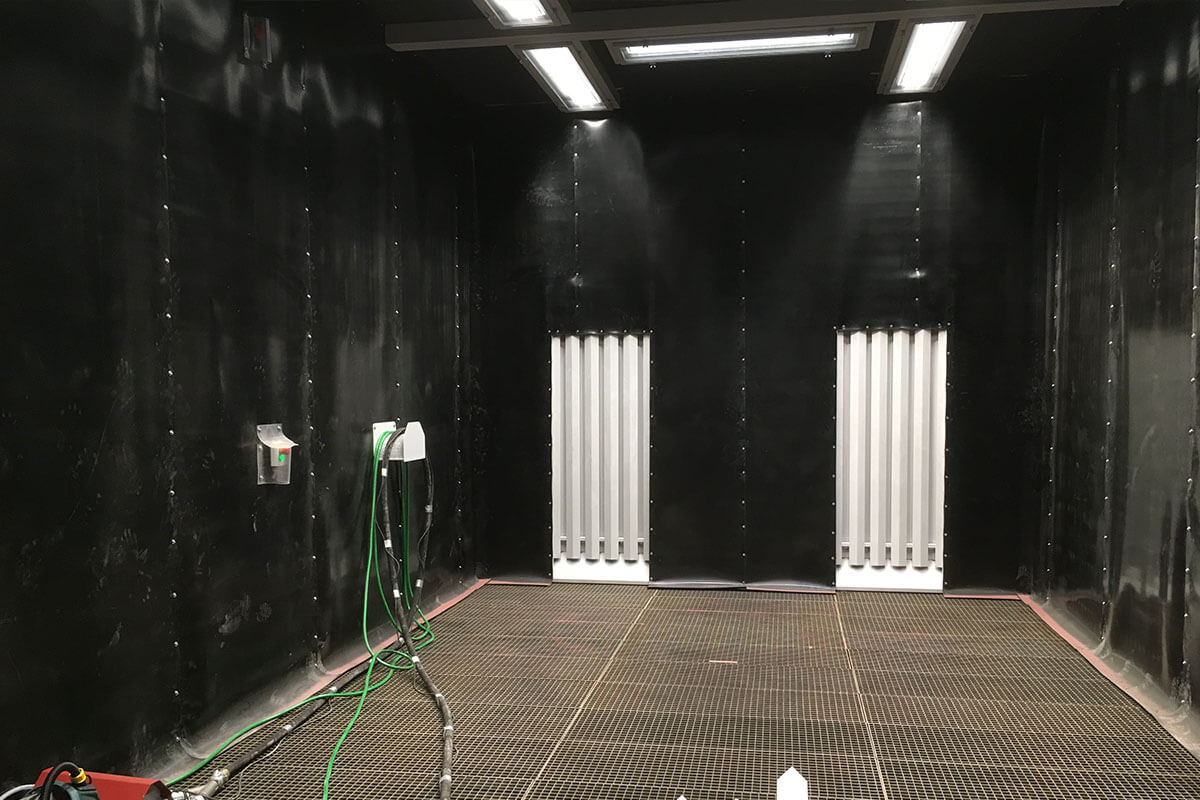

Strahlhaus mit Absaugboden

Glasperlenstrahlhaus-mit-Rücksaugboden-für-Fundamentfreier-Montage - Oliver Fritz GmbH & Co. KG

Strahlhaus mit Strahlwagen

Strahlhaus-mit-Strahlwagen - Oliver Fritz GmbH & Co. KG

Das Strahlhaus

Strahlhäuser werden nach Maß erstellt. So können kundenspezifische Anforderungen, wie technische Bedingungen und örtliche Gegebenheiten, im größtmöglichen Rahmen berücksichtigt werden. Die Raumgröße richtet sich nach den Werkstückabmessungen und bietet dem Strahler den nötigen Freiraum. Von maßgebender Bedeutung für das Konzept sind nebst den reinen Abmessungen auch die Definition der Strahlmittelaufbereitung, lüftungstechnische Aspekte sowie die peripheren betriebs- und sicherheitstechnischen Aspekte (Toranzahl, Begehungstüren, Notausgänge, Beleuchtung, Wand- und Deckenverkleidungen).


Konstruktive Optionen

Die Einhausung der Strahlkabine kann gemauert oder als Stahlkonstruktion mit „Sandwich-Elementen“ ausgeführt werden. Wände und Tore sind mit Verschleißschutz (dickwandiger Spezialgummi) versehen. Bei der Ausgestaltung der Strahlhausböden können wiederum unterschiedliche Anforderungen berücksichtigt werden.

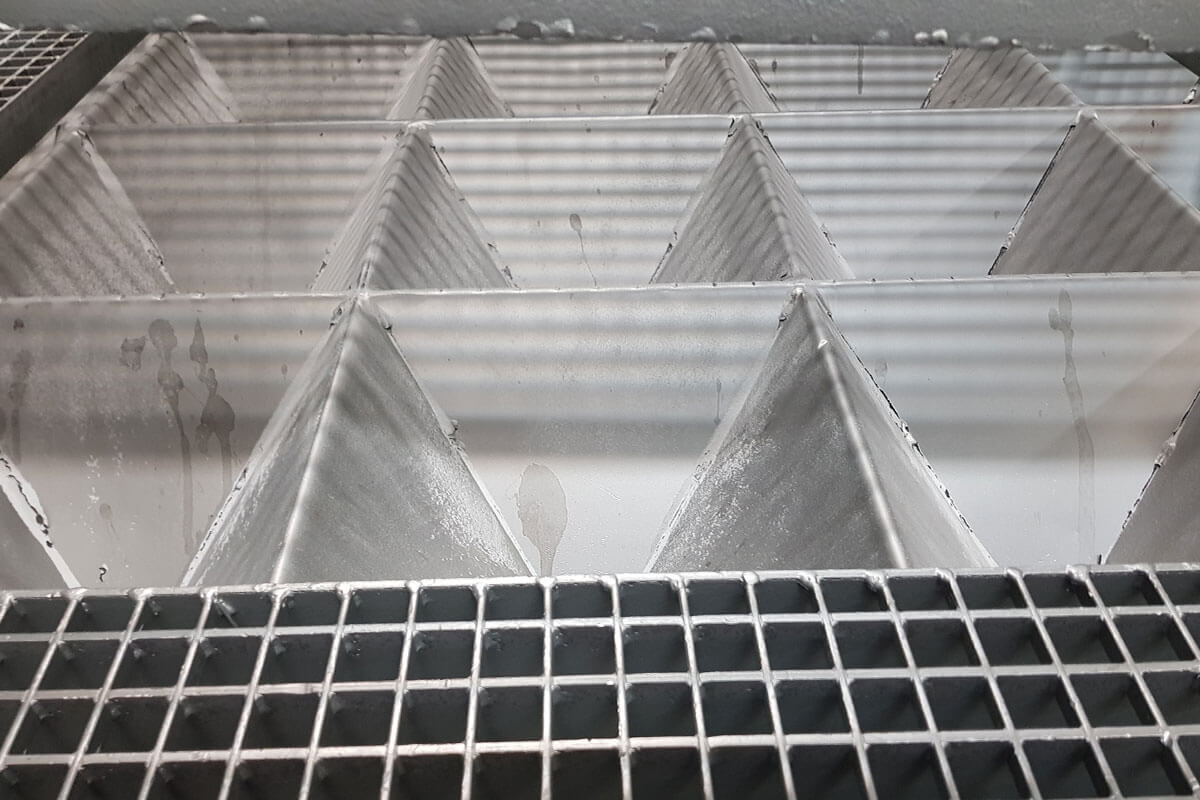

Der Gestaltungsspielraum reicht von der einfachen Kehrgrube über teilentsorgte Abschnitte bis zum vielfach erprobten und bewährten Hochleistungsflachförderboden mit Gitterrostabdeckung für unterschiedliche Belastungen. Dabei ist auch der Einbau von Fahrgleisen und Längs-Arbeitsgruben möglich, was folgende weitere Vorteile bietet:

  • Geräuscharmer Betrieb
  • Hohe Standzeit
  • Große Förderleistung

Eine traditionelle Stärke unserer Strahlhaus Anlagen findet sich im Kfz-Gewerbe (LKW, Autobusse)und im dem Waggonbau (Eisenbahnrollmaterial, Straßenbahnen). Die besonderen Anforderungen dieser Branchen sind in den Anlagekonzepten berücksichtigt:

  • Einbau tiefergelegter Arbeitsgruben oder ganzer Böden
  • Beleuchtung der Fahrzeugunterseite
  • Fahrbühnen oder Strahlroboter an den Strahlhauswänden
  • Absaugaggregate für große Strahlmittelmengen aus gestrahlten Fahrzeug-Innenräumen

Die weiteren Komponenten

Strahleinrichtung

Je nach Strahlraumgröße und erforderlicher Flächenleistung können oder mehrere Freistrahldruckgebläse eingesetzt werden. Die Strahldüsen unserer vielfach bewährten Freistrahldruckgebläse werden manuell geführt und können mit einer automatischen Nachfülleinrichtung ausgerüstet werden um einen kontinuierlichen Betrieb ohne Unterbrechung für den Strahler sicherzustellen.

Strahlmittelrückführung

Um die Fundamentkosten möglichst niedrig zu halten werden platzsparende Flachfördersysteme eingesetzt. In besonderen Fällen können Anlagen auch direkt auf den Hallenboden montiert werden. Querförderschnecken, oder bei größeren Anlagen Schwingrinnen, transportieren das Strahlmittel in Verbindung mit leistungsfähigen Becherwerken zur Aufbereitung.

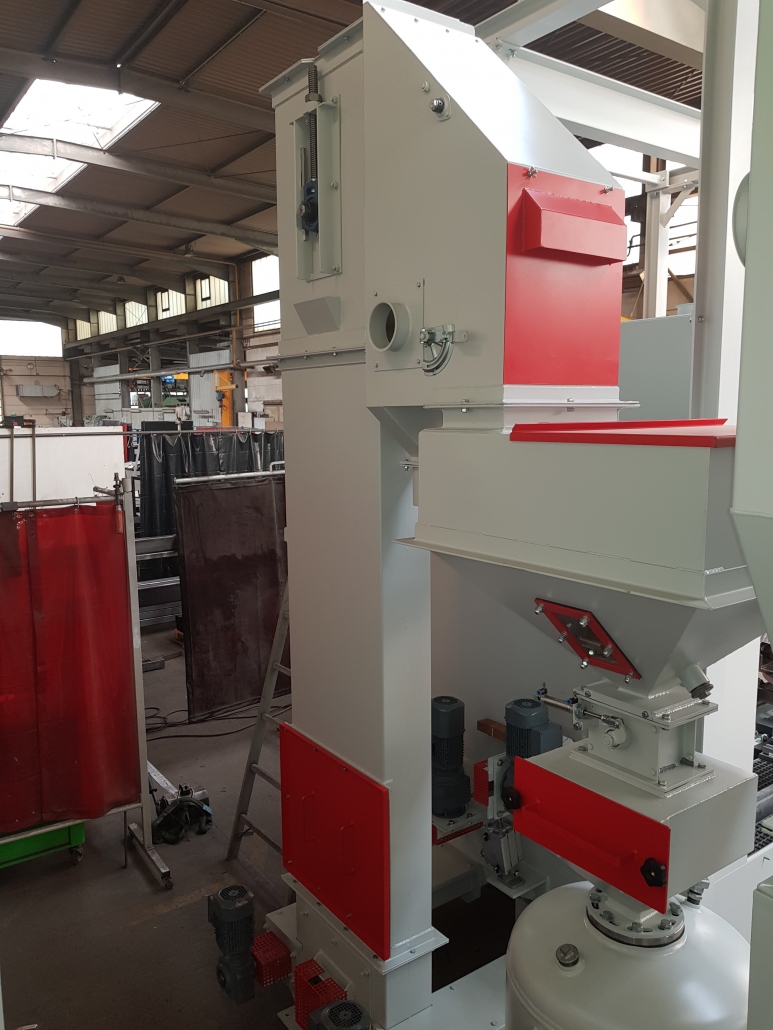

Bild: Flachförderboden, Förderschnecke, Becherwerk, Windsichter, Bunker, Strahlmittelnachfüllung, FDG

Strahlmittelaufbereitung

Hohe Anforderungen an die Qualität gestrahlter Oberflächen sowie der Gebrauch wieder-verwendbarer, im Kreislauf geführter Strahlmittel machen es nötig, dass Verunreinigungen (Rost, Zunder, Altanstriche) und verschlissenes Strahlmittel zuverlässig ausgeschieden werden. Hierfür stellen wir dem Anwendungsfall entsprechende Separierungssysteme zur Verfügung.

  • Pneumatische Separierung, die mittels Kaskaden-Windsichtung und Schwingsieb eine definierte Qualität und somit Wiederverwendbarkeit des aufbereiteten Strahlmittels gewährleistet.
  • Durch den Einsatz leistungsfähiger Magnettrennsysteme können auch Nichteisen-metalle und hochlegierte Stähle unter Beachtung höchster Reinheitsgrade bearbeitet werde

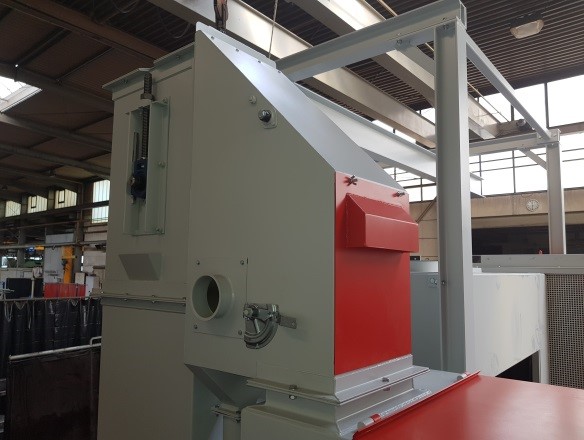

Bild: Kaskaden- Windsichter

Entstaubungsanlage

Das Strahlergebnis wird maßgebend von einer optimalen Staubabsaugung beeinflusst. Daher legen wir großen Wert auf ausreichend dimensionierte Be- und Entlüftungsanlagen, die nach strömungstechnisch günstigen Gesichtspunkten ausgelegt werden.

Zur Reinigung der staubhaltigen Luft werden leistungsfähige Entstaubungsanlagen in abgestuften Baureihen eingesetzt. Die automatische Abreinigung mit Druckluft im Gegen-Strom Prinzip sorgt für kontinuierlichen Betrieb bei konstanter Luftqualität. Dank den niedrigen Reststaubwerten können Anlagen im Teilumluftbetrieb gefahren werden, was wiederum eine energieökonomische Anlagenfahrweise ermöglicht.

Bild: Kaskaden- Windsichter

Waggonstrahlanlage

  • Wagonstrahlanlage 33m x 8m x 8m
  • mit 8 Freistrahleinrichtungen (je 4 für ferritische und mineralisches Strahlmittel)
  • 2 Hubarbeitsbühnen, verfahrbar, schwenkbar, vollständige Strahlmittelrückführung über Flachförderboden, Strahlmittelaufbereitung mit Magnettrennanlage, Entstaubungsanlage nach dem Umlaufprinzip mit Wärmerückgewinnung, Strahlraumbeleuchtung mit Zusatzlichtstufe.
  • Hochgelegtes Gleisbett für die Unterbodenbearbeitung mit Leuchtwagen.
  • Seitlich Fahrbühnen aus schwenkbar zum erreichen aller Oberflächen.
  • Rücksaugaggregat zum aussaugen des Strahlmittels in den Schienenfahrzeugen.

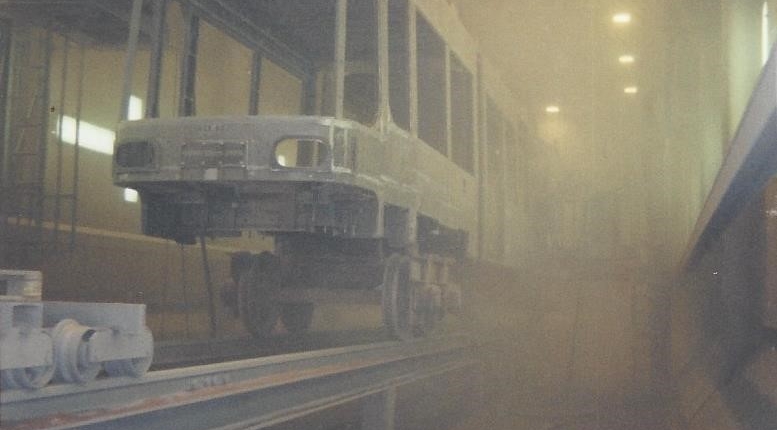

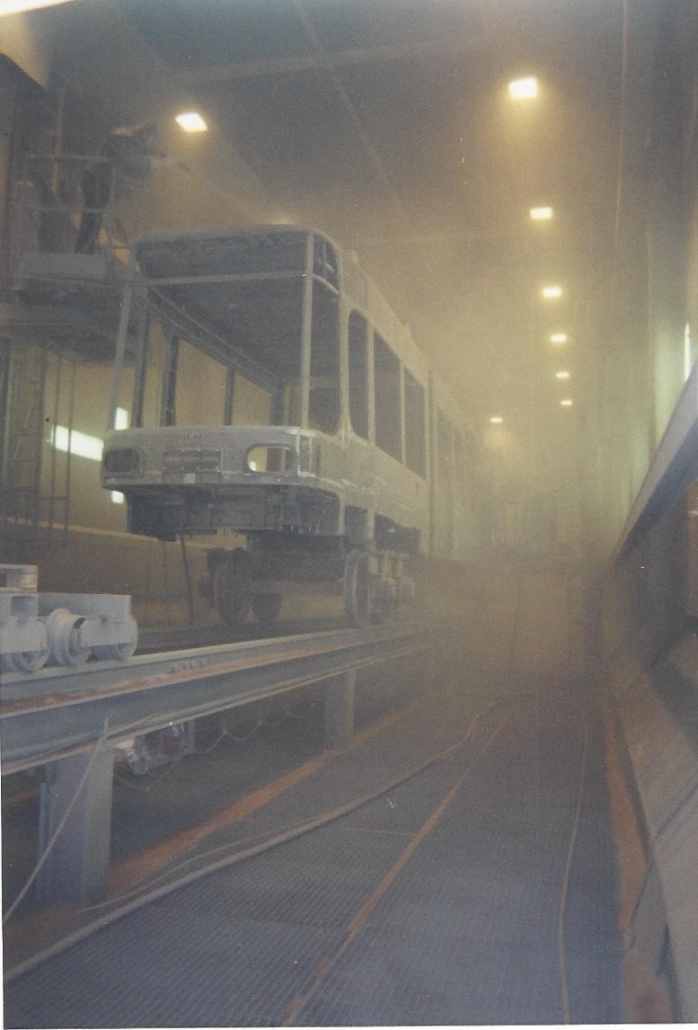

Waggonstrahlanlage

Waggonstrahlanlage - Oliver Fritz GmbH & Co. KG

Strahlhaus mit Waggon

Wagon-Strahlhaus - Oliver Fritz GmbH & Co. KG

Strahlhaus im Betrieb
